当前位置:首页 > 产品中心 > > 悬臂梁冲击试验机 > 带打印触摸屏简支梁冲击试验机

名称

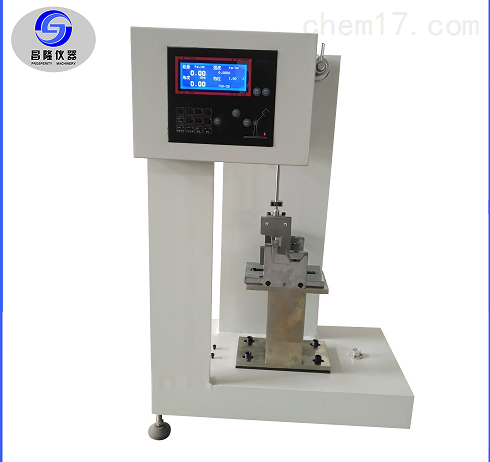

带打印触摸屏简支梁冲击试验机

特点 带打印触摸屏简支梁冲击试验机主要用于硬质塑料(包括板材、管材、塑料异性材)、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的冲击韧性的测定。
发布日期 2023-07-31
报价
  • 详细内容

(1) 简介
CL-3002型本设备主要用于硬质塑料(包括板材、管材、塑料异性材)、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料的冲击韧性的测定。本冲 击试验机主要技术参数*符合ISO179、GB/T1043、GB/T2611、JB/T8762等标准的要求。显示直观、结构简单、操作方便、数据准 确是本试验机的几大特点。
(2)仪器参数
1、  使用温度(15-35)℃
2、冲击速度:3.8m/s
3、冲击能量:7.5J 、(15J、25J、50J分别为选配)
4、  冲击摆力矩:Pd7.5=4.01924N·M
               Pd15=8.03848N·M
               Pd25=13.39746N·M
               Pd50=26.79492N·M
5、  精度:角度(0.01°)   能量(0.001J)
6、  摆锤预扬角:150°±1°
7、  打击中心距:395mm
8、  冲击刀刃圆角半径:2±0.5mm
9、冲击刀刃夹角:30±1°
10、钳口圆角半径:1.0±0.1mm
11、试样类型、尺寸、支撑线的距离(单位mm)





试样类型

长度L

宽度B

厚度D

支撑线间距离

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

1

80

±2

10

±0.5

4

±0.2

60

2

50

±2

5

±0.2

2

±0.2

40

3

120

±2

15

±0.5

10

±0.5

70

4

125

±2

13

±0.5

13

±0.5

95



(3)仪器配置:
本试验机由机身、冲击摆、试样支座、测量装置、操纵机构等部分组成
1、  机身:由一个横梁、角度定位机构、水平仪组成。
2、  冲击摆:由一个上连接套、摆杆、摆锤、定位块、冲击刀刃等组成。摆锤能量由2个主摆锤及8个配重砝码组成。2个主摆锤分别为7.5 J与25J。配重砝码有4块为15J配重,其余4块为50J配重。
3、  试样支座:由钳口支座、钳口组成。试验前可以根据试样要求(试验类型)选择适当的钳口。
4、  操纵机构:由释放机构、手柄组成。该机构是把冲击摆固定在150°的位置上,并自动落锤冲击。
(4)   数据处理
冲击强度按下面公式计算
1、  无缺口试样冲击强度a(kJ/m2)计算公式如下:
a=1000×E/(b×d)
式中:E——试样吸收的冲击能量(J)
      b——试样宽度(mm)
      d——试样厚度(mm)
2、缺口试样冲击强度ak(KJ/m2)计算公式如下:
ak=1000×Ek/(b×dk)
式中:Ek——缺口试样吸收的冲击能量(J)
      b——试样宽度(mm)
      dk——缺口试样缺口处剩余厚度(mm)
3、侧向缺口试样冲击强度ak(KJ/m2)计算公式如下:
ak=1000×Ek/(b×dk)
式中:Ek——侧向缺口试样吸收的冲击能量(J)
      b——侧向试样宽度(mm)
      dk——侧向缺口试样缺口处剩余厚度(mm)
